Intro – was sind Rack-Panels
Rack-Panels sind Frontplatten und Abdecklösungen für 19" Racks, Rack-Schränke und Rack-Cases, die für Audio-, Licht-, AV- und IT-Equipment verwendet werden. Ein Rack-Panel kann als Blindpanel, Anschluss-Panel, Belüftungs-Panel oder als Schutz für empfindliches Equipment dienen. In der Praxis sind Rack-Panels der Teil des Racks, der Anschlüsse, Kabel und Bedienung an einem Ort zusammenführt, sodass die Installation übersichtlicher, sicherer und betriebssicherer wird – sowohl in Festinstallationen als auch auf Tour.
Während das Rack-Gehäuse den mechanischen Rahmen bildet, sorgen die Rack-Panels für Struktur und Funktion an der Front: Hier werden Signale und Strom herausgeführt, hier werden ungenutzte Höheneinheiten geschlossen, und hier wird eine korrekte Luftzirkulation um wärmeempfindliche Geräte sichergestellt. Ohne durchdachte Rack-Panels enden viele Setups schnell als unübersichtliches Kabelchaos, das sich nur schwer diagnostizieren und warten lässt.
Bei SoundStoreXL findest du vor allem Rack-Panels für professionelle Audio- und Lichtanwendungen: Standard-19"-Panels in verschiedenen Höhen (U-Größen), Blindplatten, Panels mit Ausschnitten für D-Type-Anschlüsse, Kabel-Panels für Durchführungen sowie Belüftungs-Panels. Sie können in Verstärker-Racks, Effekt-Racks, Stagebox-Lösungen, AV-Installationen, Server-Racks und vieles mehr eingesetzt werden.
So wählst du die richtige Art von Rack-Panels
Die Wahl des Rack-Panels hängt in erster Linie davon ab, was du mit deinem Rack erreichen willst. Soll es vor allem ordentlich aussehen, willst du viele Anschlüsse an einem Ort bündeln, oder sind Kühlung und Luftdurchsatz am wichtigsten? Hier sind die wichtigsten Überlegungen, wenn du Rack-Panels für dein Setup auswählst.
Beginne damit, deinen Zweck zu definieren. Typischerweise brauchst du eine Kombination aus verschiedenen Paneltypen: vielleicht ein Anschluss-Panel mit XLR- und Stromanschlüssen oben, Blindplatten zum Schließen von Öffnungen, Kabel-Panels für Kabeldurchführungen und Belüftungs-Panels rund um Geräte, die warm werden. Wenn du den Bedarf erfasst hast, kannst du die Funktionen auf konkrete 19" Rack-Panels in den gewünschten Höhen verteilen.
Der nächste Schritt ist die Wahl der richtigen Höhe (Anzahl der HE). Standard in der Branche sind 1U, 2U, 3U usw., wobei 1U einer Höhe von ca. 44,45 mm entspricht. Kleine, einfache Panels – z. B. mit wenigen Anschlüssen oder als Blindplatten – sind oft 1U, während größere Anschluss-Panels oder Bereiche mit vielen D-Type-Ausschnitten 2U oder mehr benötigen können, um Platz für Kabel und eine saubere Montage zu bieten. Plane im Voraus, wie viele Einheiten du im Rack unterbringen willst, damit ausreichend Platz für Panels, Geräte und mögliche spätere Erweiterungen vorhanden ist.
Die Materialwahl spielt ebenfalls eine Rolle. Die meisten professionellen Rack-Panels bestehen aus Stahl und sind schwarz pulverbeschichtet, um zu gängigen Rack-Systemen zu passen. Stahl bietet hohe mechanische Stabilität und eine gute Langlebigkeit – wichtig, wenn das Rack auf Tour geht oder in rauen Umgebungen eingesetzt wird. In speziellen Setups können leichtere Materialien oder Panels mit Plexiglas sinnvoll sein, z. B. wenn man Einstellungen an einem Effektgerät schützen, die Front aber weiterhin sehen und überwachen möchte.
Überlege außerdem, welche Anschlüsse und Durchführungen du benötigst. Viele Rack-Panels werden entweder als Blenden ohne Öffnungen geliefert oder als Panels mit standardisierten Aussparungen für D-Type-Chassis-Buchsen. D-Type ist ein weit verbreiteter Standard für XLR-, Speakon-, PowerCON- und viele Kombibuchsen, sodass ein Panel mit D-Type-Aussparungen hohe Flexibilität bietet und es ermöglicht, das Panel mit genau den Anschlüssen auszustatten, die du brauchst. Für kombinierte Installationspanels kannst du außerdem Kabeldurchführungen und Tüllen ergänzen, damit Kabel ohne scharfe Kanten hinein- und herausgeführt werden können.
Schließlich sind Luftstrom und Kühlung in vielen Racks entscheidend. Enge Rackschränke, die mit Endstufen, digitalen Geräten und Stromverteilung voll bestückt sind, erzeugen viel Wärme. Hier sind Lüftungspanels mit horizontalen oder vertikalen Schlitzen eine einfache Möglichkeit, die Luftzirkulation zu verbessern, ohne große offene Bereiche zu hinterlassen. Durch die Kombination von Lüftungspanels und Blenden kannst du den Luftstrom steuern und sicherstellen, dass wärmeerzeugende Komponenten ausreichend gekühlt werden.
Technologien und Funktionen
- Rack-Panels mit D-Type-Aussparungen
- Blenden und Kabelplatten
- Lüftungspanels und Schutzpanels
Rack-Panels mit D-Type-Aussparungen gehören zu den flexibelsten Lösungen für professionelle Audio- und AV-Installationen. Dabei ist das Panel werkseitig mit einer Anzahl standardisierter D-Type-Öffnungen gestanzt, die zu einer großen Auswahl an Chassis-Buchsen passen. Dadurch lassen sich eigene Anschlussfelder aufbauen, bei denen man XLR, Netzanschlüsse, Lautsprecheranschlüsse, Netzwerkbuchsen und andere Verbindungen im selben Panel kombiniert. Der Vorteil: Alle Anschlüsse sind übersichtlich an der Rack-Front gebündelt, sodass Techniker schnell patchen und Fehler diagnostizieren können, ohne hinter das Rack greifen zu müssen.

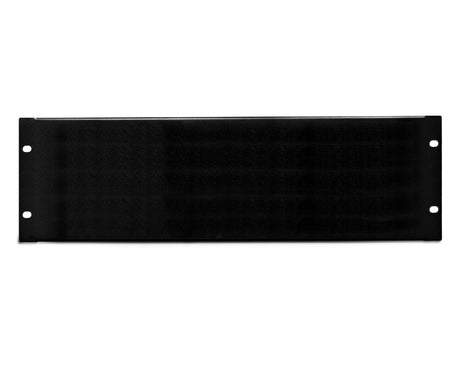

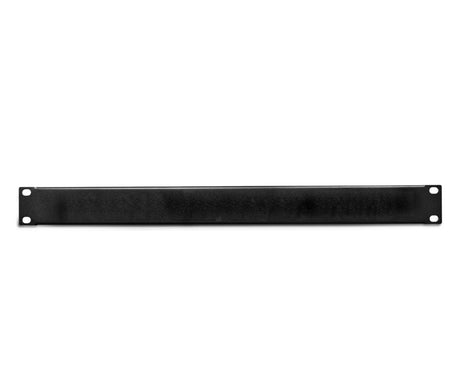

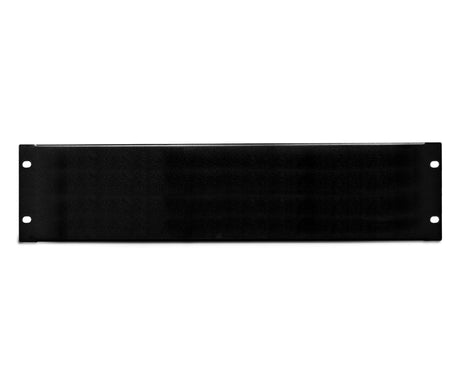

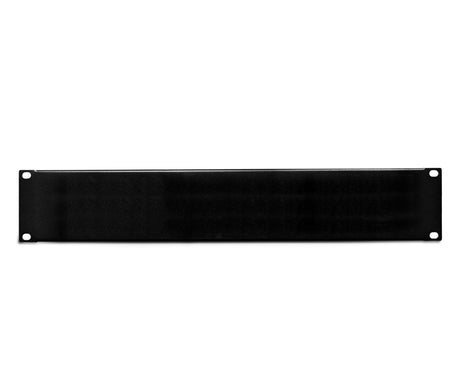

Blenden (oft als Blindpanel bezeichnet) sind einfache, aber wichtige Komponenten. Sie schließen ungenutzte Höheneinheiten (HE), schützen vor Staub und Schmutz und geben dem Rack ein sauberes, professionelles Erscheinungsbild. In Live-Racks schützen Blenden auch die Kabel und Stecker hinter dem Panel vor Schlägen und Stößen, wenn das Equipment transportiert wird. Blenden sind in verschiedenen Höhen erhältlich, sodass du sowohl kleine als auch größere Öffnungen im Rack füllen und gleichzeitig eine logische Struktur in der Höhenaufteilung beibehalten kannst.

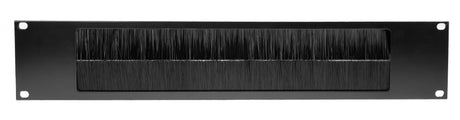

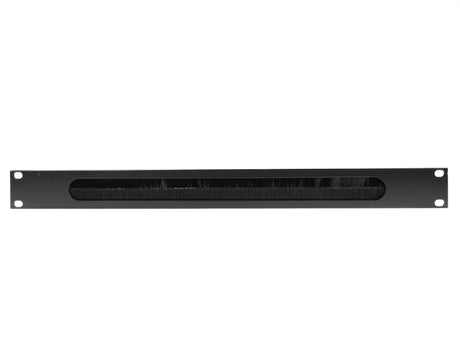

Kabelplatten sind ein besonderer Typ Rack-Panel, der mit Kabeldurchführungen ausgestattet ist – häufig in Form von Gummileisten, Bürstenleisten oder Aussparungen, durch die Kabel in das Rack hinein- und herausgeführt werden können. Das ist eine effiziente Lösung, wenn du die Front aufgeräumt halten möchtest, aber dennoch flexibel auf lose Kabel zugreifen willst, z. B. Stromkabel, Signalkabel für temporäre Setups oder Netzwerkverbindungen. Kabelplatten helfen außerdem, Kabel vor scharfen Kanten zu schützen, wodurch das Risiko von Verschleiß und Kabelbruch reduziert wird.
Belüftungspanels sind mit Schlitzen oder Perforationen konstruiert, die die Luftzirkulation im Rack sicherstellen. Sie sind typischerweise als 1U- oder 2U-Panels erhältlich, entweder flach oder U-förmig. U-förmige Panels bieten etwas zusätzliches Volumen und können genutzt werden, um Abstand zwischen Wärmequellen und anderen Geräten zu schaffen, damit Wärme leichter entweichen kann. Die Wahl zwischen horizontalen und vertikalen Belüftungsschlitzen ist in erster Linie eine Frage von Platzierung und Design – funktional geht es darum, sicherzustellen, dass warme Luft einen natürlichen Weg aus dem Rack hat, häufig nach oben.
Schutzpanels mit z. B. Plexiglas-Front kombinieren physischen Schutz und visuelle Einsicht. Sie können z. B. eingesetzt werden, um Taster und Einstellungen an Effektgeräten, Prozessoren oder Mixern zu schützen, die im Betrieb selten nachjustiert werden, aber dennoch ablesbar sein müssen. Ein solches Panel wird vor dem Gerät montiert und hat typischerweise eine passende Tiefe, sodass Bedienelemente nicht vom Panel berührt werden, aber dennoch vor unbeabsichtigtem Zugriff geschützt sind.
Beliebte Marken bei SoundStoreXL
In der Kategorie Rack-Panels und Zubehör arbeitet SoundStoreXL insbesondere mit Herstellern, die in Touring, Installation und professioneller Audioproduktion bekannt sind. Diese Hersteller setzen auf robuste Konstruktion, standardisierte Maße und eine durchdachte Montage, damit das Rack viele Jahre im täglichen Einsatz zuverlässig hält.
Einige Hersteller sind besonders bekannt für flexible Rack-Panels mit D-Type-Ausschnitten, Blindplatten in vielen verschiedenen U-Höhen sowie Kabelpanels mit praktischer Kabeldurchführung. Andere haben sich auf schwere Rack-Schienen, robuste Rack-Profile und Zubehör wie Käfigmuttern und Schrauben spezialisiert, mit denen sich komplette Rack-Systeme von Grund auf einfach aufbauen lassen.
Gemeinsam ist den Marken, die du bei SoundStoreXL findest, der Fokus auf standardisierte 19" Kompatibilität und professionelle Qualität statt dekorativer Lösungen. Das bedeutet, dass Panels, Schienen und Zubehör serienübergreifend zusammenpassen und frei kombiniert werden können. Du kannst daher problemlos verschiedene Paneltypen im selben Rack mischen, ohne Kompromisse bei Passgenauigkeit oder Stabilität einzugehen.
Mehrere der Lieferanten haben ihre Wurzeln in der Live- und Touringbranche, wo das Equipment hohen Belastungen, häufigem Transport sowie schnellem Auf- und Abbau ausgesetzt ist. Diese Erfahrung zeigt sich in den Details: abgerundete Kanten, eine durchgehend hochwertige Pulverbeschichtung, präzise Lochbilder gemäß IEC-Standards und durchdachte Lösungen für die Vorder- und Rückseite des Racks. Das macht die Rack-Panels geeignet für professionelle Audio-Dienstleister, Installationsbetriebe, Theater, Live-Bühnen und anspruchsvolle Anwender im Home-Setup.
Anwendungsszenarien
Rack-Panels spielen in vielen unterschiedlichen Setups eine zentrale Rolle. Egal ob Sie mit Live-Audio, Studioproduktion, AV-Installation oder IT/Servern arbeiten – dieselben Grundprinzipien tauchen immer wieder auf: Struktur, Sicherheit und Übersichtlichkeit. Hier sind einige typische Szenarien und wie Rack-Panels in der Praxis eingesetzt werden.
In Live- und Touring-Racks für Audio werden Rack-Panels häufig eingesetzt, um alle notwendigen Anschlüsse an der Front zu bündeln. Das können XLR-Eingänge und -Ausgänge für Mikrofone und Stageboxen sein, Lautsprecherausgänge für das PA-System sowie Anschlüsse für die Lichtsteuerung via DMX oder Netzwerk. Eine Kombination aus D-Type-Panels und Blindplatten ermöglicht es, das Rack exakt an die jeweilige Produktion anzupassen, während ungenutzte Aussparungen sicher verschlossen werden. Lüftungspanels werden strategisch neben leistungsstarken Endstufen und der Stromverteilung platziert, um unter hoher Last eine korrekte Luftführung sicherzustellen.
In Studioumgebungen werden Rack-Panels häufig genutzt, um einen sauberen und logisch aufgebauten Patchpunkt zwischen Regieraum und Aufnahmeraum zu schaffen. Ein Patchpanel mit D-Type-Ausschnitten kann hier mit kombinierten XLR/Klinke-Buchsen, Netzwerkbuchsen und anderen Verbindungen bestückt werden, sodass alle Kabel an einem Ort zusammenlaufen. Das macht das Umrüsten von Gear und den Aufbau verschiedener Signalketten deutlich schneller, während das Rack aufgeräumt wirkt und sich leichter damit arbeiten lässt – selbst in kleineren Home-Studios.
Für feste AV-Installationen in Konferenzräumen, Kirchen, Unterrichtsräumen und Theatern werden Rack-Panels eingesetzt, um feste Anschlussstellen für Mikrofone, Displays, Projektoren und Player zu schaffen. Dabei ist es wichtig, dass die Panels klar beschriftet und für nicht-technische Nutzer leicht zu bedienen sind. Blindpanels werden verwendet, um technische Bereiche abzuschirmen, die nicht berührt werden dürfen, während zugängliche Anschlüsse in einem oder mehreren übersichtlichen Anschlussfeldern gebündelt werden. In Kombination mit Aufklebern und klarer Beschriftung lässt sich so eine sehr benutzerfreundliche Lösung realisieren.
In IT- und Serverracks werden Rack-Panels für Kabeldurchführungen, zusätzliche Belüftung und zum Schließen ungenutzter Rackeinheiten eingesetzt. Auch wenn der Fokus hier typischerweise auf Netzwerk und Servern liegt, gelten die gleichen Prinzipien wie bei Audio und Licht: Offene Aussparungen können zu schlechter Luftführung, Staub und Unordnung führen, während durchdachte Kabelplatten und Lüftungspanels die Kühlung und Kabelführung deutlich verbessern können. Viele kombinieren Kabelplatten an der Front mit Blindplatten in Zwischenräumen, um den Luftstrom von unten nach oben durch das Rack zu lenken.
Selbst kleinere Setups mit z.B. rackmontierten Computern, Rack-PCs, Mediaservern oder Playern können stark von einfachen Rack-Panels profitieren. Ein einzelnes Frontpanel mit Kabeldurchführung oder einigen wenigen D-Type-Anschlüssen kann das Verbinden der Geräte deutlich erleichtern, ohne dass man jedes Mal Zugriff auf die Rückseite des Racks benötigt. Das verringert den Verschleiß an Steckverbindern und reduziert das Risiko von Fehlverbindungen.
Software und Kompatibilität (falls relevant)
Die Rack-Panels selbst sind Hardware-Komponenten ohne Software, werden jedoch häufig in Setups eingesetzt, in denen mehrere Systeme reibungslos zusammenspielen müssen – Audio, Licht, Netzwerk, Steuerung und Computersysteme. Deshalb ist es wichtig, Kompatibilität und Signalwege zu planen, bevor man zusätzliche Löcher bohrt oder Steckverbinder in die Panels montiert.
Für die Audioproduktion verbinden Rack-Panels typischerweise Mikrofone, Instrumente und Outboard-Equipment mit Mixern, Audio-Interfaces und Computern, auf denen DAW-Software läuft. Hier lohnt es sich, von Beginn an auf standardisierte Steckertypen zu setzen, z.B. symmetrische XLR- oder TRS-Verbindungen, um Adapterlösungen zu vermeiden, die später Fehler verursachen können. Wenn du alle Anschlüsse in einem oder wenigen Panels zusammenfasst, behältst du leichter den Überblick, welche Ein- und Ausgänge mit welchen Kanälen in deiner DAW verbunden sind.
In der Licht- und AV-Steuerung werden Rack-Panels häufig genutzt, um DMX, Netzwerk und Steuersignale an den Arbeitsplatz des Technikers nach vorn zu führen. Dabei ist es wichtig, zwischen verschiedenen Kabeltypen zu unterscheiden und die Installationsempfehlungen zu befolgen, z.B. Kabel und Steckverbinder zu verwenden, die für Datensignale ausgelegt sind, und Strom- und Signalkabel nach Möglichkeit zu trennen. Rack-Panels mit D-Type-Ausschnitten ermöglichen es, sowohl klassische DMX-Steckverbinder als auch moderne Netzwerkanschlüsse am selben Ort zu montieren.
Wenn du rackmontierte Computer oder einen Rack-PC zur Steuerung von Audio, Licht oder AV einsetzt, kann es praktisch sein, sowohl USB, Netzwerk als auch ggf. Bildschirmsignale auf ein Frontpanel zu führen, damit du für jede Verbindung nicht an die Rückseite des Racks musst. Wenn du das von Anfang an einplanst, stellst du sicher, dass das Gesamtsystem leicht zu bedienen ist und alle notwendigen Anschlüsse verfügbar sind, ohne Stabilität oder Sicherheit zu beeinträchtigen.
FAQ – häufig gestellte Fragen
Was ist ein Rack-Panel, und wofür wird es verwendet?
Ein Rack-Panel ist eine Frontplatte für 19" Rackschränke und Rackkoffer, die entweder zur Montage von Steckverbindern, Kabeldurchführungen, zur Belüftung oder als Blindplatte zum Schließen ungenutzter Höheneinheiten verwendet wird. Rack-Panels bündeln Verbindungen an einem Ort, schützen Equipment und Kabel und helfen dabei, das Rack übersichtlich und sicher zu halten.
Welche Arten von Rack-Panels gibt es?
Die gängigsten Typen sind Blindplatten, Kabeldurchführungsplatten, Panels mit D-Type-Ausschnitten für Chassis-Buchsen, Lüftungspanele sowie Schutzpanele mit z.B. Plexiglas-Front. Sie sind in verschiedenen U-Höhen erhältlich, sodass sie sich sowohl an kleine als auch große Racks anpassen lassen.
Wie wähle ich das richtige Rack-Panel für mein Setup aus?
Definieren Sie zuerst Ihren Bedarf: Sollen Öffnungen geschlossen, Anschlüsse zusammengeführt, Kabel ein- und ausgeführt oder die Belüftung verbessert werden? Wählen Sie anschließend die richtige Höhe (1U, 2U usw.), das gewünschte Material und die passende Art der Ausschnitte. Für flexible Anschluss-Panels sind D-Type-Ausschnitte oft die vielseitigste Wahl, während Blindplatten und Lüftungspanels jeweils zum Abdecken bzw. zur Kühlung eingesetzt werden.
Wie montiert man ein Rack-Panel?
Ein Rack-Panel wird in der Regel an den vertikalen Rackschienen eines 19" rack mit Standard-Rackschrauben und ggf. Käfigmuttern montiert. Sie positionieren das Panel in der gewünschten Höhe, richten die Bohrungen an den Löchern der Schienen aus und befestigen es mit Schrauben. Wenn in das Panel Anschlüsse eingesetzt werden sollen, geschieht dies typischerweise, bevor das Panel am Rack verschraubt wird, damit Sie mehr Arbeitsraum zum Montieren von Buchsen und Kabeln haben.
Was ist der Unterschied zwischen einem Rack power panel und einem normalen Steckdosenpanel?
Ein Rack power panel ist speziell für die Montage in 19" racks konzipiert und nach U-Standards dimensioniert, sodass es mit anderem rackmontiertem Equipment zusammenpasst. Es kombiniert häufig mehrere Stromausgänge, ggf. mit Schaltern oder Anzeigen, in einer robusten Konstruktion, die dem professionellen Einsatz standhält. Ein gewöhnliches Steckdosenpanel ist nicht zwingend für die Rackmontage ausgelegt und kann daher separate Halterungen oder Anpassungen erfordern, um sauber und sicher in ein Rack integriert zu werden.
Worauf muss ich bei der Wartung von Rack-Panels achten?
Wartung umfasst vor allem Reinigung, das Nachziehen von Schrauben sowie die Kontrolle von Steckverbindungen und Kabeln. Wischen Sie die Panels regelmäßig vom Staub ab, prüfen Sie, ob alle Schrauben fest sitzen, und kontrollieren Sie, dass Kabel nicht eingeklemmt sind oder an Durchführungen Scheuerstellen aufweisen. Bei Lüftungspanels ist es wichtig, die Slots frei von Staub und Schmutz zu halten, damit die Luftzirkulation nicht beeinträchtigt wird.
Rack-Panels sicher bei SoundStoreXL kaufen
Bei SoundStoreXL finden Sie ein sorgfältig ausgewähltes Sortiment an Rack-Panels, Blindplatten, Kabelplatten, Lüftungspanels und Zubehör für professionelle 19" racks. Das Sortiment ist auf Stabilität, Kompatibilität und praxisgerechte Anwendung in Live-, Studio- und Installationsumgebungen ausgelegt.
Sie können Panels in unterschiedlichen U-Höhen und Materialien kombinieren, damit Ihr Rack genau so flexibel und übersichtlich wird, wie Sie es benötigen. Ob Sie ein neues Verstärkerrack aufbauen, Ihr Studiorack aufrüsten oder eine AV- oder IT-Installation strukturieren möchten: Passende Panels und Zubehör im gleichen Standardmaß finden Sie hier.
SoundStoreXL bietet dänischen Kundenservice mit Know-how in professionellem Audio-, Licht- und AV-Bereich, damit Sie Unterstützung bei der Auswahl der passenden Rack-Panels für Ihr konkretes Projekt erhalten. In Kombination mit sicherem Einkauf und schneller Lieferung ist das Ihre Garantie für eine stabile und zukunftssichere Rack-Lösung, die über viele Jahre zuverlässig funktioniert.
